CALIX – 扁材的非接触式厚度测量解决方案

THICKNESS CHECK CALIX (厚度检测系统 CALIX)

CALIX – 扁材的非接触式厚度测量解决方案

达到您对金属板材和带钢厚度测量的质量保证

制造完美的冷轧带钢,诸多因素至关重要。测量框架专门对带钢或钢板厚度相关的质量参数进行检测。激光传感器无放射性辐射,可在无需保护措施的冷轧带钢区域内使用 2 级激光传感器,或者在仅需很少保护措施的情况下使用 3B 级激光传感器。

客户能够简单快速地安装测量系统。将 CALIX 集成至生产线中,其 C 形框架贯穿整个物料流。我们的横向和非横向解决方案能够确定质保的所有重要参数(包括带材厚度、边缘厚度、楔形或弧度,以及完整的厚度轮廓测量)。因此,您可以对当前生产进行全面的过程监控。

重要数据
1070mm

测量深度

± 2μm

精度

>10

年客户现场服务经验

2/3B

激光类别

播放视频

CALIX – 适用于扁材的非接触式厚度测量

了解更多有关 CALIX 特性的信息。


CALIX 的特性

简便易用

测量系统能够在生产过程中进行校准,确保获得所需的测量结果。

高度精准

在同等的测量范围内,LAP CALIX 的测量精度在市场上遥遥领先。

不受温度影响

LAP 测量系统在材料温度高达 200 ℃ 的极端环境下也能使用。

2 种版本
CALIX S

LAP CALIX S 的紧凑测量架特别适用于生产线上的边缘测量和小型带钢。由于其节省空间的设计并能快速校准,因而 LAP CALIX S 是配合所有冷轧带钢加工线的不二之选。

CALIX XL

对于材料中心线或整个材料宽度的测量,LAP CALIX XL 的横向厚度测量可以提供正确的解决方案。

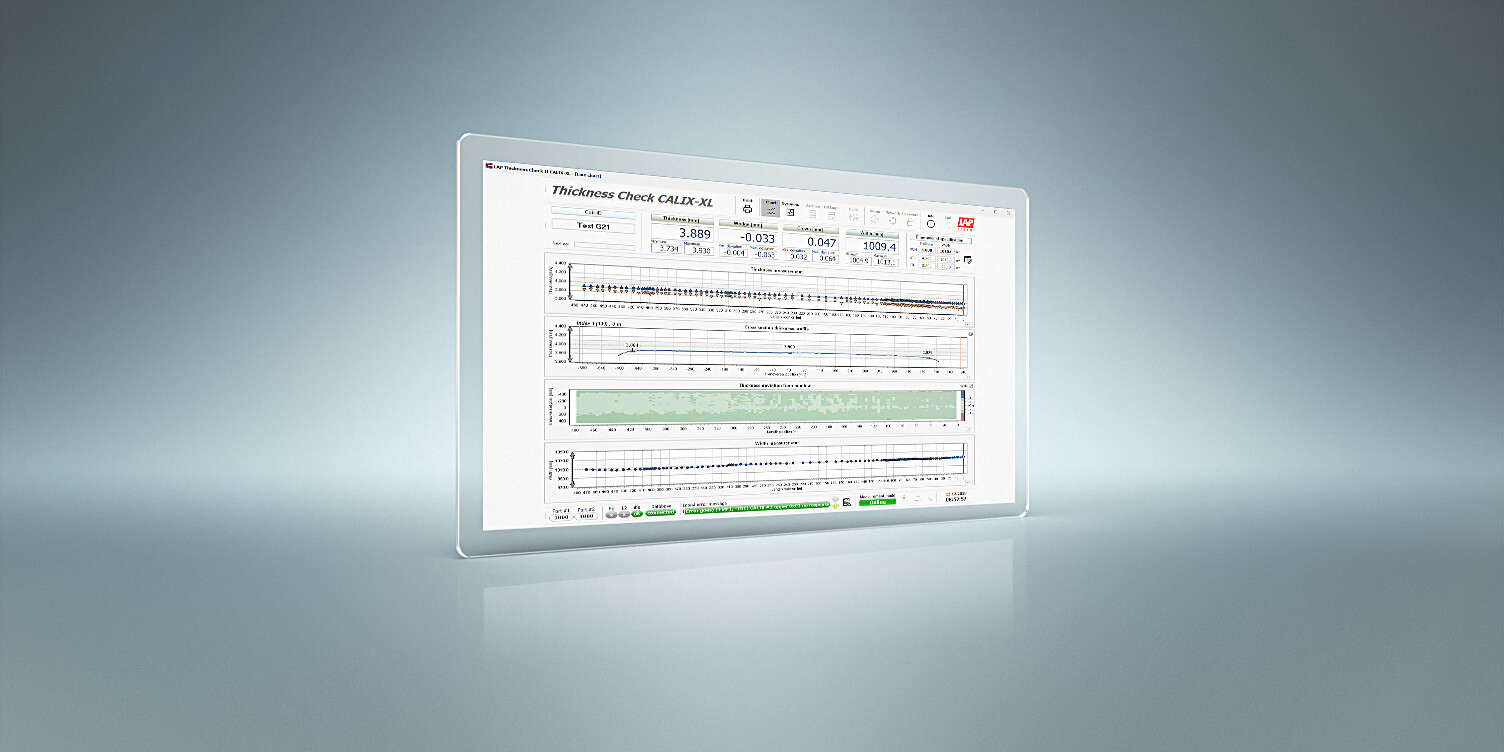

THICKNESS CHECK software (厚度检测软件)

激光传感器每秒可向软件传输多达 4000 个测量值。您将收到一份详细的评估报告,包括测量出的所有最小值、最大值和平均值。此外,还会计算标准偏差以及 Cp 和 Cpk 值。

技术数据

CALIX S 10

CALIX S 30

CALIX XL 30

测量范围

10 mm

30 mm

30 mm

测量深度

250 mm

250 mm

1,070 mm

开口深度

300 mm

300 mm

1,300 mm

开口高度

200 mm

200 mm

200 mm

分辨率

0.2 μm

0.5 μm

0.5 μm

重复精度

±0.35 μm

±1 μm

±0.5 μm

精度

±2.5 μm

±7.5 μm

±2 μm

尺寸 [H × W × T]

623 × 164 × 511

623 × 164 × 511

800 × 300 × 1,645

重量

20 kg

20 kg

230 kg

激光类型、波长、颜色

二极管、670 nm、红色

二极管、670 nm、红色

二极管、670 nm、红色

激光类别

2/3B

2/3B

2/3B

防护等级

IP 65

IP 65

IP 65
