工业用直线激光仪、单点激光仪和十字线激光仪

借助 LAP 激光仪优化工作流,轻松执行对齐和定位任务

工业用直线激光仪、单点激光仪和十字线激光仪

借助 LAP 激光仪优化工作流,轻松执行对齐和定位任务

激光仪类型

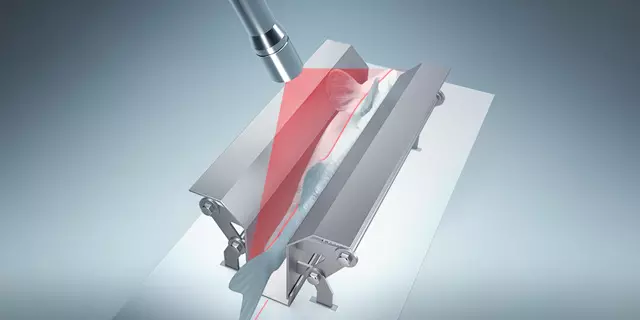

直线激光仪

LAP 工业级线激光仪可用于显示作业线条或边缘,以便开展对齐和定位工作。此类激光仪可用来展示材料上需切割、折叠、胶合、焊接或定位之处的线条。

十字线激光仪

LAP 十字线激光仪会显示作业点,或充当直角挡块。此类激光仪会标示工具开始工作的点,或者从两个方向对齐的角度,例如物体的边角。

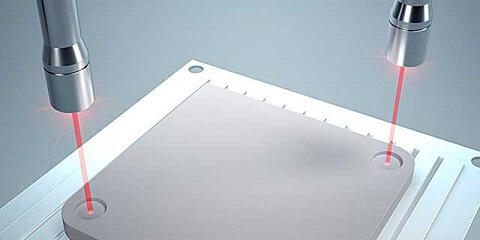

单点激光仪

LAP 工业级激光指示器可用于显示作业点或单个坐标,以便开展对齐和定位工作。此类激光仪会显示工具开始作业的点,也可以充当指定部件或工具位置的固定光学挡块。

哪些因素会对投影效果产生影响?

相关装置的几何形状、环境条件和激光本身都会影响投影激光图像的大小和可见性。

我们在下方提供了一些实用信息,可帮助您判断最适用的型号和额定功率。

我们经验丰富的销售团队也能随时为您提供支持,帮助您找到契合应用的最佳解决方案。

关键数据
0.1

mm/m 激光线平直度

IP67

防水等级

IK10

抗冲击等级

30000

小时使用寿命

为何选择 LAP 定位激光仪?

我们在德国总部手动装配和测试的 LAP 直线激光仪、单点激光仪以及十字线激光仪,能提供持续 3 万多个小时的耐用性、稳健性和准确度,适用于多种工业任务。我们的专家顾问随时待命,为您的应用提供专业支持。

直线、十字线还是单点激光仪?

您可以根据具体任务选择一个或多个单点、直线或十字线激光仪。

单点激光仪最适合单个作业点或坐标原点。

直线激光仪适合显示工具的路径,例如切割线或弯折线。

单个十字线激光仪适合用于勾勒边角。两个十字线激光仪则可充当放置标签等矩形物体的参考线。

将这些激光仪结合起来使用也是可以的。若涉及完整轮廓、折线或有机形状,请考虑我们的激光投影仪。

值得注意的是,要考虑到视差:如果做不到完全垂直投影,激光光点、直线或十字线可能会随着与激光距离的变化而“移动”。

哪种激光颜色的可见性最好?

经验法则:绿色激光往往更适合深色表面。

一般来说,人眼对绿光的敏感度高于红光。

不过,红色激光可能更适合物体表面的颜色和结构(见下文)。

我们的销售团队会竭诚助您找出最合适的方案。

材料、表面结构和环境条件是如何对可见性产生影响的?

激光的可见性受制于投影表面对光的吸收率或反射率。

经验法则:被吸收的光越多,所需的激光功率就越强。

玻璃等透明或半透明材料不会反射过多光线。即使这些材料是可见的,也很难看到投射到这些材料上的激光线。

黑色哑光表面吸收的光线很多,反射的光线很少。此时,就需要用到较大功率的激光仪来生成可见的光点、十字线或直线。

湿润、蒙尘或油腻的表面具有不同的反射率。只有通过测试才能得到相应结果。

树皮或铣槽等粗糙表面会吞噬光点,将线条截断成虚线。

请将相关情况告诉我们的销售团队,销售人员会竭力为您提供支持。

能在强烈的阳光下看见激光线吗?

经验法则:避免阳光直射。

物理定律告诉我们,即便是强激光也胜不过直射阳光。

但在非直射日光或人造光下,强烈激光还是可见的。

若要在日光下操作激光仪,请采用窗帘或移动隔板等简易方法来遮挡投影区域。

环境光如何对可见性产生影响?

若要获得明亮的线条,激光必须强过环境光。

经验法则:周围越亮,所需的激光功率就越强。

在黄昏时,需要较小功率的激光(1 至 5 mW)。

在人造光环境下,需要中等功率的激光(10 至 15 mW)。

在日光下,需要最大功率的激光(30 至 40 mW)。

激光线有多长?

有多种因素会影响激光线的长度。

建议:绘制几何形状的草图。

经验法则:线条越长,所需的激光功率就越强。

亮度分布

一般来说,二极管激光源会产生具有高斯亮度分布的椭圆形光斑。

其横截面呈钟形:中央非常明亮,边缘亮度逐渐降低。

这种亮度分布可通过光学手段扩大,从而产生线条。因此,如果以垂直于表面的方式安装直线激光仪,亮度会从线条中央向两端减弱(例外:经特殊光学设计的 XtrAlign HU 激光仪)。

在到达张角末端时或者环境光比激光更亮,线条就会结束。

与表面所成角度

若未垂直于表面安装激光仪,则亮度分布会发生变化。在亮度达到最大值前,线条越接近激光仪,亮度就越大。达到最大值后,亮度会随着距离的增加而降低,但具体视角度而定。

若安装位置较低,LAP 可提供带特殊光学装置的 XtrAlign HU 直线激光仪,其与外壳的出射角呈 45°。激光线从外壳的正下方开始,再以几乎一致的亮度延续到线条的末端。总长度取决于激光起点到表面的距离。

张角

离表面越近,线条越短;离表面越远,线条越长。这就是被称为“截线定理”的几何原理。

相同功率的激光分布的线条越长,亮度就越低。十字线同理。如果激光可以重新聚焦,光点往往能维持亮度。

射出一段距离后,线条和光点都无法再聚焦:线条变宽,光点变大,二者亮度都降低。获得清晰的直线、十字线或光点的最大距离约 30 米。

激光功率

功率越大,线条比环境光线更亮的时间就越长,也就能保持可见。

播放视频

XtrAlign 激光仪系列

熟悉 XtrAlign 系列的直线激光仪、十字线激光仪、单点激光仪及其特殊功能。
